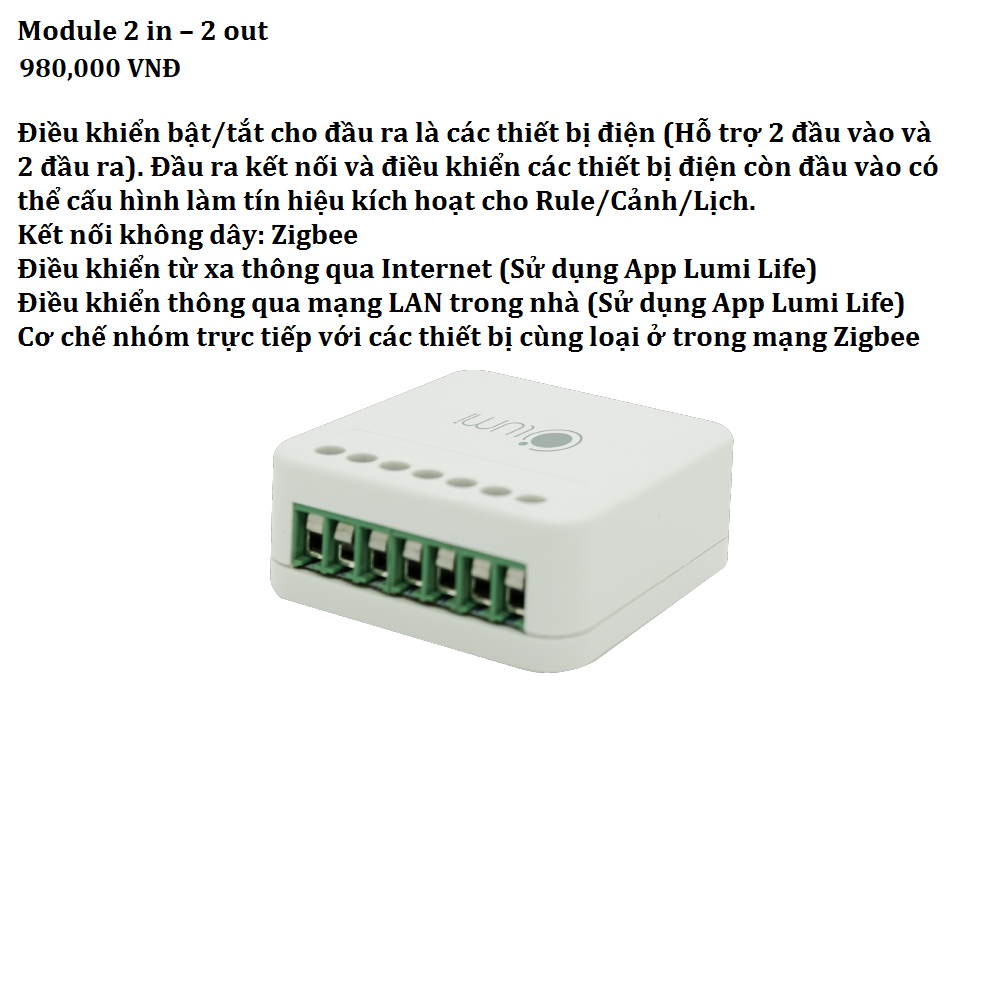

Module 2 in – 2 out

Với thiết kế hình hộp chữ nhật nhỏ gọn, kích thước chỉ khoảng 1 bao diêm, module 2in 2out dễ dàng khiến cho ngôi nhà trở nên thông minh hơn và được lắp đặt kín đáo tại trong phần đế âm của công tắc.

Ứng dụng của Module 2in – 2out trong nhà thông minh

Được mô tả là dành cho những người yêu thích thiết kế và trải nghiệm bật/ tắt truyền thống của công tắc cơ, nhưng vẫn muốn biến các thiết bị điện trong nhà trở thành thiết bị thông minh, module 2in – 2out cho phép người dùng thực hiện những tính năng thông minh như sau

• Bật/ tắt hệ thống đèn bằng Smartphone và giọng nói
• Bật/ tắt bình nóng lạnh bằng Smartphone
• Lên lịch/ hẹn giờ các thiết bị đèn, bình nóng lạnh theo lịch sinh hoạt của gia đình
• Tạo nhóm các thiết bị cùng loại trong mạng Zigbee, là tín hiệu đầu vào để kích hoạt các Rule, cảnh, lịch

Phương thức hoạt động của module 2in – 2out

Module 2in – 2out có 2 tải đầu vào và 2 tải đầu ra và được lắp đặt trong phần đế âm của công tắc. Hiểu 1 cách đơn giản, khi người dùng ấn nút công tắc, tín hiệu này sẽ truyền tới tải 1 của module. Tín hiệu này được coi là 1 tín hiệu đầu vào. Từ vị trí tải 1 của module, tín hiệu sẽ được truyền tới tải đầu ra 1 của module. Tải đầu ra này được nối trực tiếp tới thiết bị điện.

Khi sử dụng smartphone để điều khiển, tín hiệu sẽ truyền từ Smartphone tới Bộ điều khiển trung tâm. Sau khi được xử lý, tín hiệu sẽ gửi tới module 2in – 2out, rồi truyền tới thiết bị để thực hiện lệnh.

Nhờ module 2in 2out, khách hàng có thêm 1 sự lựa chọn để thiết lập một hệ thống Nhà thông minh Lumi không cần can thiệp hạ tầng, và thậm chí không cần thay công tắc cơ có sẵn.

Thông số kỹ thuật của module 2in-2out

Sơ đồ đấu nối

Đấu nối thiết bị

Khi vừa mới cấp nguồn vào thiết bị đèn Led sẽ nháy hồng 4 lần. Tiếp theo thiết bị sẽ kiểm tra trạng thái ở trong mạng.

• Nếu thiết bị chưa được cấu hình vào mạng: Led nháy đỏ 3 lần sau đó sáng đỏ.
• Nếu thiết bị đã được cấu hình vào mạng và kết nối thành công tới HC: Led nháy hồng 3 lần sau đó sáng xanh.
• Nếu thiết bị đã được cấu hình vào mạng nhưng không thể kết nối tới HC: Led nháy xanh 3 lần sau đó sáng đỏ.

Cài đặt điều khiển cho thiết bị

Cho thiết bị gia nhập mạng

• Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => cho thiết bị gia nhập mạng.
• Khi thiết bị gia nhập mạng thành công đèn Led trên vỏ thiết bị sẽ nháy hồng 3 lần.
• Trường hợp thiết bị không gia nhập mạng có thể thiết bị đã được cấu hình, người dùng thực hiện reset thiết bị để quay về chế độ gia nhập mạng.

Điều khiển thiết bị trên ứng dụng Lumi Life

Sau khi thiết bị gia nhập mạng thành công, ta có thể điều khiển bật/tắt thiết bị trên giao diện App Lumi Life.

Xóa thông tin mạng Zigbee dưới thiết bị

Để xóa thông tin mạng Zigbee lưu dưới thiết bị ta thực hiện những bước như sau. Đầu tiên ta xác định công tắc đang đấu với đầu vào Input 1 trên Module và cho công tắc đó về trạng thái tắt.

• Tiếp theo ta tiến hành bật/tắt công tắc ở đầu vào Input 1 5 lần liên tiếp, khoảng thời gian giữa mỗi lần bật/tắt công tắc là 2 giây, sau đó ta sẽ thấy đèn Led trên vỏ thiết bị sẽ nháy hồng 2 lần trong 2 giây sau đó Led sáng hồng.
